للأسمدة والمواد السائبة الجافة

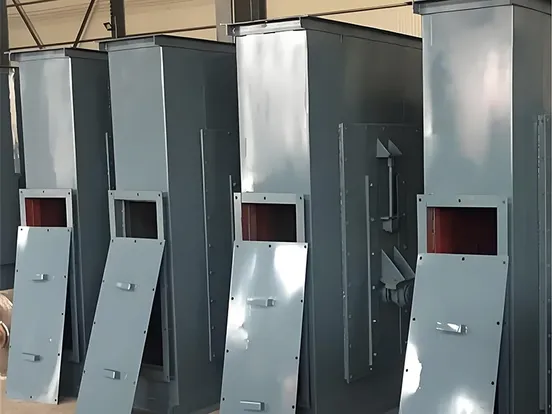

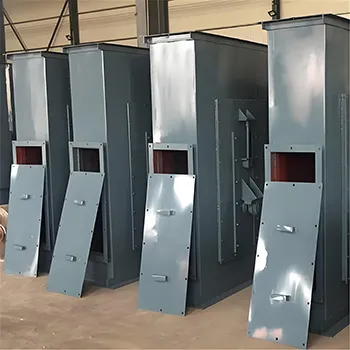

الرافعة الدلوية/ مصعد ناقل (أو ما يسمى مصعد دلو للنقل العمودي بكفاءة وثبات) (Bucket Elevator) هو جهاز متخصص في النقل العمودي المستمر للمواد المسحوقة، الحبيبية، والكتلية الصغيرة، حيث يُستخدم على نطاق واسع في قطاعات تخزين الحبوب، التعدين، البناء، والصناعات الكيميائية، ويسمح برفع المواد مثل الحبوب، الخامات، الأسمنت، والأسمدة من نقطة منخفضة إلى نقطة مرتفعة بكفاءة عالية، مثل النقل من الأرض إلى الصوامع أو من المناجم تحت الأرض إلى السطح. فضلاً عن ذلك، يتميز هذا الرافِع بتصميمه المغلق الذي يمنع انتشار الغبار، مما يجعله الحل الأمثل للمساحات الضيقة التي تتطلب نقلاً عمودياً نظيفاً وفعّالاً، مع الحفاظ على سلامة بيئة العمل.
يتميز النظام العمودي بحجم صغير يشغل مساحة محدودة، مما يمكّنه من العمل بكفاءة في المصانع متعددة الطوابق أو التخطيطات المعقدة، لتعظيم استخدام المساحات المتاحة. كما نوفر ارتفاعات رفع قابلة للتخصيص تتراوح من عدة أمتار إلى أكثر من مئة متر لتلبية مختلف متطلبات الإنتاج.
نوفر أنواعاً متعددة من الأوعية تشمل المجوفة والعميقة والمزدوجة لنقل أنواع متنوعة من المواد، بما في ذلك الرطبة، الجافة، اللزجة، والهشة. كما تضمن أجزاء وحدة الجر المرنة (السلاسل أو الأحزمة) نقلاً مستقراً للمواد الثقيلة مثل الخامات، وكذلك المواد الأخف وزناً مثل الحبوب.
يعمل نظام القيادة وجهاز الشد معاً لضمان تشغيل سلس ومنع الانزلاق أو الانحراف. وتُصنع المكونات الرئيسية من مواد مقاومة للتآكل والتلف (مثل السلاسل والأوعية المصنوعة من الفولاذ عالي القوة) مما يطيل من عمر الخدمة ويقلل من التكاليف التشغيلية الإجمالية.
الطراز للمصعد | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
طراز الدلو (الوعاء) | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | sh | Zh | Sh | |
السعة (م3/ ساعة) | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 75 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
الدلو (الوعاء) | السعة (لتر) | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
المسافة بين الأوعية (مم) | 360 | 450 | 512 | 688 | 920 | 920 | 1001 | ||||||||||||
السلسلة | القطر الاسمي × المسافة بين السنون (مم) | Ø12×45 | Ø18×64 | Ø22×86 | Ø26×92 | Ø28×92 | |||||||||||||
قوة كسر السلسلة (كيلو نيوتن) | ≥170 | ≥320 | ≥480 | ≥570 | ≥660 | ||||||||||||||
سرعة حركة الدلو (الوعاء) (م/ث) | 1.2 | 1.2 | 1.4 | 1.5 | 1.6 | ||||||||||||||
سرعة دوران الترس المسنن (دورة/الدقيقة) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 24.4 | 28 | ||||||||||
الحد الأقصى لأبعاد المادة (مم) | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 |
المادة القياسية هي فولاذ Q235، مع حاجز وسطي مصنوع من المطاط المقاوم للتآكل والصدأ. ويمكن أيضاً تخصيص الغلاف ليكون من الفولاذ المقاوم للصدأ.
يشير الرمز Zh إلى العبوات (الدلو) متوسطة العمق، بينما يشير الرمز Sh إلى العميقة.
فريق الخبراء لدينا مستعد للإجابة على جميع تساؤلاتك المتعلقة بمعدات خطوط إنتاج الأسمدة ومساعدتك في العثور على الحل الأمثل.
تمر المواد الخام المختلفة للأسمدة بسلسلة متكاملة من العمليات تشمل التغذية، التكسير، الخلط، النقل، التكوّر (التلكر)، التجفيف، التبريد، الفرز، الطلاء، والتعبئة، لضمان إنتاج منتج نهائي عالي الجودة وكفاءة تشغيلية متميزة.
يُفضل استخدام الناقل الحلزوني عندما يكون التحكم الدقيق في كمية المادة المنقولة أمراً ضرورياً، خاصة في العمليات التي لا تتطلب معدلات تدفق عالية. أما إذا كان الهدف هو نقل كميات كبيرة بسرعة وكفاءة، فإن الحزام الناقل هو الخيار الأمثل نظراً لسعته الأكبر.

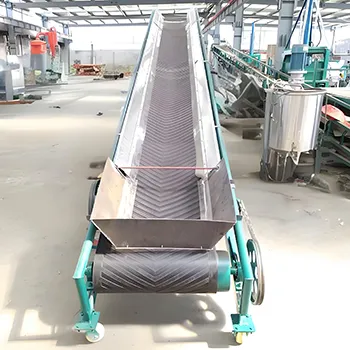

الحزام الناقل هو الحل الأمثل للتشغيل المتواصل بدون توقف، حيث يمكن تعديل سرعة الحزام وعرضه بدقة لتتناسب مع خصائص المادة واحتياجات الإنتاج. كما تتوفر لدينا مجموعة من مواد الأحزمة مثل المطاط، PVC، والنايلون لتحمل البيئات ذات درجات الحرارة المرتفعة، الرطوبة العالية، والظروف والبيئات المسببة للتآكل.

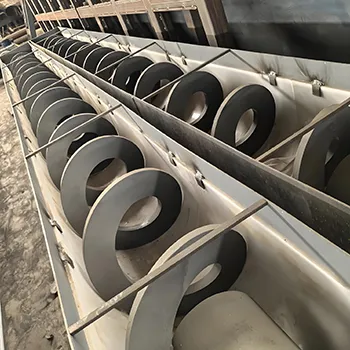

الناقل اللولبي (Screw Conveyor) هو الجهاز المناسب، حيث أنه مصمم خصيصاً للنقل المغلق للمساحيق، الحبيبات، والمواد الصغيرة الحجم. مناسب للنقل الأفقي، المائل، أو الرأسي، وهو مثالي للمواد التي تكون عرضة للغبار أو سامة أو قابلة للاشتعال أو تحتاج إلى الخلط. كما يمكن ضبط سرعة الدوران للتحكم بدقة في كمية النقل، مما يسمح بالتكيف مع معدلات الإنتاج المختلفة لضبط التغذية بشكل مثالي.
